1、可燃氣體探測器安裝位置的選擇。

可燃氣體探測器安裝位置（如下圖所示）應根據所使用的燃氣及灶具的位置等實際情況具體分析決定，但要遵循以下原則：

（1）可燃氣體探測器應與灶具安裝在同一房間內；

（2）BT/R系列可燃氣體探測器安裝位置與燃氣源或灶具的垂直距離應大于等于50cm（因為天然氣、人工煤氣比較輕，在空氣中會向上浮動，首先在房間上方聚集），BY系列可燃氣體探測器安裝在距地面30cm以內處；

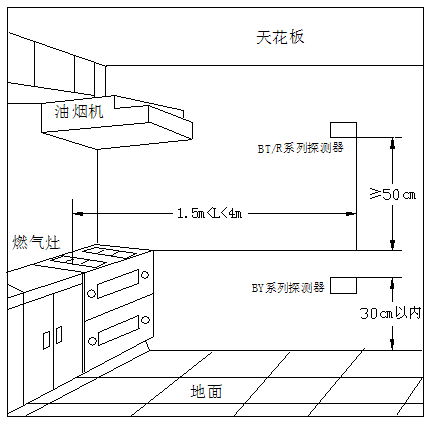

可燃氣體探測器安裝位置圖

（3）可燃氣體探測器安裝位置應距燃氣源或灶具1.5m至4m之間。

2、可燃氣體探測器接線端子示意圖如下圖所示。

可燃氣體探測器接線端子示意圖

其中：

D1、D2：電源線，無極性；

Z1、Z2：總線，無極性；

V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。

K1、K2：常開無源觸點，在報警時觸點閉合(適用于GST-BT/R/Y002M探測器)。

當監視空氣中的可燃氣體超過報警設定的濃度時，探測器發出較急促的“嘀、嘀”間歇的聲音信號，報警指示燈(紅色)快速閃亮，同時K1、K2閉合，探測器連續報警3s~7s后輸出一個正向脈沖，使電磁閥關閉。當可燃氣體濃度達到報警設定的濃度以下時，探測器會自動解除報警聲光信號，K1、K2自動斷開，如果此時已關閉電磁閥，電磁閥將保持關閉狀態；如想打開，需手動拔開電磁閥上的手動按鈕。會聽到電磁閥打開的動作聲。
