一、JBF-VDP3060B火災顯示盤功能特點

內置微處理器，一鍵設置。

每個報警回路可連接15臺火災顯示盤，編址范圍為201～215。

采用SMT表面貼裝工藝。

采用二總線與JBF-11SF系列火災報警控制器相連接，無極性要求，大傳輸距離為1500米。

一臺JBF-VDP3060B可顯示同一回路上所有報警地址或顯示一段連續的地址。

二、JBF-VDP3060B火災顯示盤技術指標

內容	技術參數
工作電壓	DC19-28V
監視電流	≤25mA （24V）
報警電流	≤100mA （24V）
抗電磁干擾	10V/m
編碼方式	通過火災顯示盤上的按鈕設定
編碼范圍	201-215
確認燈	監視狀態綠燈閃亮，報警時，紅燈常亮；按下消音鍵后，紅燈常亮。顯示首次報警地址時“首警”燈亮，設置手報地址并接到報警后“手報”燈亮。
外形尺寸	180mm 長 × 90mm 寬 × 39mm 高
線 制	L1、L2、+ 24V、GND 四總線，L1、L2 接線無極性

三、JBF-VDP3060B火災顯示盤安裝布線

布線施工后，使用膨脹螺絲將底殼固定在墻上，安裝孔距為60mm。

探測總線采用ZR-RVS-2×1.5mm2雙絞線，24V電源線采用NH-BV-2×2.0-2.5mm2導線。

在底殼的正中位置制有敲落孔，底殼右端也有預留開口，根據需要在某一位置配上連接走線。

探測總線L1、L2連接在端子L1/LA和端子L2/LB上。

火災顯示盤只能在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

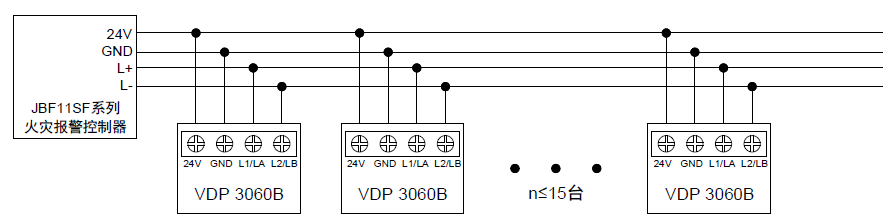

說明：

端子L1/LA 和L2/LB 分別接二總線L1 和L2；

端子+24V 和GND 分別接24V 電源的正、負，注意極性不得反接。
